Kołnierz TFX
KOŁNIERZ DO POKRYĆ PROFILOWANYCH
Odpowiedni do wszystkich pokryć dachowych o wysokości profilu 16– 50 mm.
KOŁNIERZ KOMBI DO DACHÓWEK PŁASKICH ZAKŁADKOWYCH
Kołnierz FCX stosuje się do montażu okien obok siebie w odległości 120 mm. Odpowiedni do dachówek płaskich zakładkowych i dachówek karpiówek o wysokości profilu 16–50 mm.

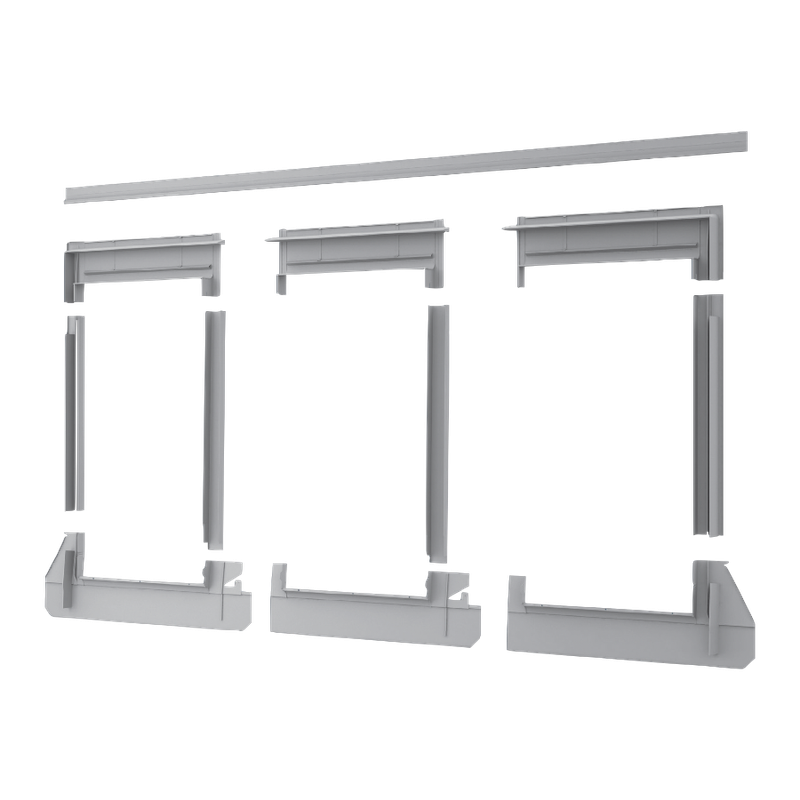

Przy wyborze jednego z zestawów UCX/SCX/SSC, układ 1 3 pozwala na zamontowanie dwóch okien dachowych obok siebie. Ponadto, zgodnie z infografiką, dowolna ilość elementów 2 może w tym przypadku zostać zastosowana pomiędzy 1 a 3.
Przy wyborze jednego z zestawów UCX/SCX, układ 4 6 pozwala na zamontowanie dwóch okien nad dwoma innymi oknami w odległości 100/120/140 mm (tzw. rynienka, czyli rozstaw ościeżnic).
UWAGA: kołnierz ten można zainstalować jedynie w kombinacji z kołnierzem UCX/SCX 13 w dolnym rzędzie.
Aby wstawić więcej okien pomiędzy oknami zewnętrznymi należy skorzystać odpowiednio i tych samych ilościach z poniższych elementów:
5 – pomiędzy 4 a 6 UCX/SCX 5 pozwala na zamontowanie jednego okna dachowego pomiędzy dwoma innymi oknami, w przypadku, gdy okna montujemy w dwóch rzędach (minimalnie 6 okien na raz w kombinacji – dwa rzędy po trzy okna).
2 – pomiędzy 1 a 3 UCX/SCX 2 pozwala na zamontowanie jednego okna dachowego pomiędzy dwoma innymi oknami, w przypadku, gdy okna montujemy w dwóch rzędach (minimalnie 6 okien na raz w kombinacji – dwa rzędy po trzy okna).
Zestaw UCX/SCX 7 pozwala na zamontowanie jednego okna dachowego nad drugim. Do montażu niezbędny jest także kołnierz UFX.
Kołnierz zapewnia łatwy montaż oraz pełną szczelność okna. Kołnierze wykonane są z aluminium i pomalowane na kolor szary - taki sam jak okno dachowe. Kołnierze odporne są na czynniki atmosferyczne oraz promieniowanie UV, a ich szczelność została przetestowana według najbardziej rygorystycznych norm.
KOŁNIERZ DO POKRYĆ PROFILOWANYCH
Odpowiedni do wszystkich pokryć dachowych o wysokości profilu 16– 50 mm.
KOŁNIERZ DO POKRYĆ PŁASKICH
Odpowiedni do płaskich pokryć dachowych o grubości 0–16 mm (2 x 8 mm).
Odpowiedni do wszystkich pokryć dachowych o wysokości profilu 16–120 mm.
KOŁNIERZ DO POKRYĆ NA RĄBEK STOJĄCY
Odpowiedni dla metalowych pokryć dachowych na rąbek stojący o wysokości do 50 mm: prefabrykowany typu „click” lub rzemieślniczy podwójnie zagniatany
KOŁNIERZ KOMBI UNIWERSALNY
Kołnierz UCX stosuje się do zestawów okien połączonych. Odpowiedni do wszystkich pokryć dachowych o wysokości profilu 16–120 mm
KOŁNIERZ KOMBI DO POKRYĆ PŁASKICH
Kołnierz SCX stosuje się do zestawu okien połączonych w odległości 100 mm od siebie. Odpowiedni do płaskich pokryć dachowych o wysokości profilu 0–16 mm (2 x 8 mm).
KOŁNIERZ KOMBI DO DACHÓWEK PŁASKICH ZAKŁADKOWYCH
Kołnierz FCX stosuje się do montażu okien obok siebie w odległości 120 mm. Odpowiedni do dachówek płaskich zakładkowych i dachówek karpiówek o wysokości profi lu 16–50 mm.
KOŁNIERZ KOMBI DO POKRYĆ NA RĄBEK STOJĄCY
Kołnierz SSC stosuje się do montażu okien obok siebie w odległości 120 mm. Odpowiedni dla metalowych pokryć dachowych na rąbek stojący o wysokości do 50 mm: prefabrykowany typu „click” lub rzemieślniczy podwójnie zagniatany.
